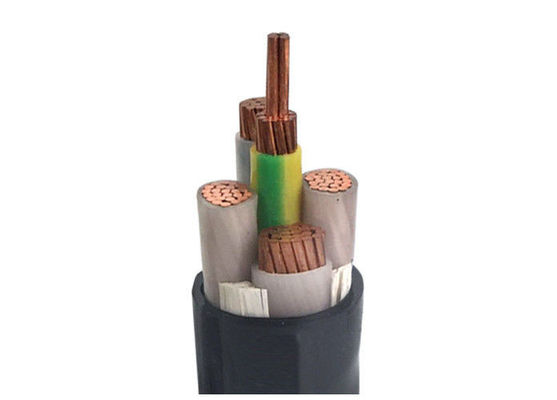

Aplicaciones de cables resistentes al fuego Estos cables se utilizan para el suministro de electricidad en sistemas de instalación de baja tensión. Son adecuados para instalación en interiores y exteriores, en conductos de cables, bajo tierra, en estaciones eléctricas y de conmutación, distribuciones locales de energía, plantas industriales, donde no hay riesgo de daños mecánicos. 1. Conductores Los conductores serán de Clase 1 o Clase 2 de cobre recocido simple o recubierto de metal o de aluminio simple o aleación de aluminio, o de Clase 5 de cobre simple o recubierto de metal de acuerdo con IEC 60228. El material y el espesor de XLPE deben ser según IEC 60502 o BS 5467 clasificados para funcionamiento continuo a 90 °C. Bajo pedido también se pueden fabricar alambres de aluminio/acero galvanizado/acero aplicados helicoidalmente sobre la cubierta interior según IEC 60502-1, o cintas dobles de aluminio/acero y alambre de cobre/cobre estañado. La funda exterior será de PVC extruido tipo ST1/ST2 según IEC 60502-1, polietileno tipo ST3/ST7, compuesto libre de halógenos ST8, policloropreno, polietileno clorosulfonado o polímeros similares, tipo SE1 también están disponibles bajo pedido. Los cables se pueden suministrar con una funda exterior de PVC retardante de llama especial para cumplir con los requisitos de prueba de llama de IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, el material libre de halógenos cumple con IEC60754-1/2 e IEC 60684-2.
Palabras clave: #Cable #Cable #Cableycable #Cable eléctrico #Cable flexible #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable |
| Tipo de producto | Estructura del conductor (mm) | Espesor del aislamiento (mm) | Grosor de la funda (mm) | Aprox. diámetro del cable (mm) | Resistencia máxima del conductor a 20 ℃ (Ω/km) |
| 1×1.5 | 1 | 0,8 | 1.4 | 5.2 | 12.1 |
| 1×2.5 | 1 | 0,8 | 1.4 | 5.6 | 7.41 |
| 1×4 | 1 | 1.0 | 1.4 | 6.0 | 4.61 |
| 1×6 | 1 | 1.0 | 1.4 | 6.5 | 3.08 |
| 1×10 | 7 | 1.0 | 1.4 | 7.6 | 1,83 |
| 1×16 | 7 | 1.0 | 1.4 | 8.6 | 1.15 |
| 1×25 | 7 | 1.2 | 1.4 | 10.2 | 0,727 |
| 1×35 | 7 | 1.2 | 1.4 | 11.2 | 0.524 |
| 1×50 | 10 | 1.4 | 1.4 | 12.5 | 0.387 |
| 1×70 | 14 | 1.4 | 1.4 | 14.3 | 0.268 |
| 1×95 | 19 | 1.6 | 1.5 | 16.5 | 0,193 |
| 1×120 | 24 | 1.6 | 1.5 | 18.2 | 0.153 |
| 1×150 | 30 | 1.8 | 1.6 | 20.1 | 0,124 |
| 1×185 | 37 | 2.0 | 1.7 | 22.2 | 0.0991 |
| 1×240 | 48 | 2.2 | 1.8 | 24.9 | 0.0754 |
| 1×300 | 61 | 2.4 | 1.9 | 27,5 | 0.0601 |
| 1×400 | 61 | 2.6 | 2.0 | 30,8 | 0.0470 |
|
|
|
|
|||
| A1 – Muro aislado térmicamente (Unipolar) | A2 – Pared aislada térmicamente (multipolar) | B1 – Electroducto aparente (Unipolar) | B2 – Electroducto aparente (multinúcleo) | |||
|
|
|
|
|||
| B1 – Electroducto en fábrica de ladrillo (Unipolar) | B1 – Electroducto en fábrica de ladrillo (multipolar) | C-En la pared | C – En el techo | |||
|
|
|
|
|||
| C – Bandeja no perforada | F – Bandeja perforada (Unipolar) | F – Bandeja perforada (multicore) | F –Suspendido (Unipolar) | |||
|
|
|
|
|||
| E – Suspendido (multinúcleo) | B2 – Espacio de construcción | B2 – Espacio de construcción | B1 – Electroducto (Unipolar) | |||
|
|
|
|
|||
| B2 – Electroducto (Multi-core) | B2 – Canalización cerrada empotrada en el suelo (multinúcleo) | B2 – Canalización cerrada empotrada en el suelo (multinúcleo) | B1 – Canalización ventilada empotrada en el suelo | |||
|
|
|||||
| C – Empotrado en la mampostería | D – Enterrado en protección mecánica adicional | |||||
* Las dimensiones y especificaciones pueden cambiar sin previo aviso.
▼Estándares y certificados:
Internacional: IEC 60502-1
Nacional: GB/T 12706.1-2008
Somos capaces de cumplir con los cronogramas de entrega más estrictos según orden de compra. Cumplir el plazo es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al sobrecoste.
El cable se suministra en bobinas de madera, cajas de cartón ondulado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. La marca requerida se imprimirá con un material resistente a la intemperie en el exterior del tambor según los requisitos del cliente.
▼ Datos del tambor de cable:
| TAMBOR DE CABLE | D1=Diámetro de brida (mm) | W=Ancho Útil (mm) | D2=Diámetro del barril (mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Puerto de entrega:
|
|
|
| Puerto deShénzhen | Puerto de Hong Kong |
Puerto de Cantón
|
▼ Parámetros técnicos:
1. Núcleo único
| Sección transversal del conductor (mm²) | Estructura de conductores | Espesor del aislamiento (mm) | espesor de la funda (mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 ℃ (Ω/km) |
| 1×1.5 | 1 | 0,7 | 1.4 | 6.0 | 12.1 |
| 1×2.5 | 1 | 0,7 | 1.4 | 6.4 | 7.41 |
| 1×4 | 1 | 0,7 | 1.4 | 6.9 | 4.61 |
| 1×6 | 1 | 0,7 | 1.4 | 7.3 | 3.08 |
| 1×10 | 7 | 0,7 | 1.4 | 8.4 | 1,83 |
| 1×16 | 7 | 0,7 | 1.4 | 9.4 | 1.15 |
| 1×25 | 7 | 0,9 | 1.4 | 11.0 | 0,727 |
| 1×35 | 7 | 0,9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1×70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1×95 | 19 | 1.1 | 1.5 | 17.3 | 0,193 |
| 1×120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1×150 | 30 | 1.4 | 1.6 | 20.9 | 0,124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25,7 | 0.0754 |
| 1×300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1×400 | 61 | 2.0 | 1.9 | 31,6 | 0.0470 |
| 1×500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1×630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2 núcleos y 3 núcleos
| Sección transversal del conductor (mm²) | Estructura de conductores | Espesor del aislamiento (mm) | espesor de la funda (mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 ℃ (Ω/km) |
| 2×1,5 | 1 | 0,7 | 1.8 | 10.6 | 12.1 |
| 2×2.5 | 1 | 0,7 | 1.8 | 11.4 | 7.41 |
| 2×4 | 1 | 0,7 | 1.8 | 12.4 | 4.61 |
| 2×6 | 1 | 0,7 | 1.8 | 13.2 | 3.08 |
| 2×10 | 7 | 0,7 | 1.8 | 15.4 | 1,83 |
| 2×16 | 7 | 0,7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0,9 | 1.8 | 20.6 | 0,727 |
| 2×35 | 7 | 0,9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2×70 | 14 | 1.1 | 1.8 | 29,8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0,193 |
| 2×120 | 24 | 1.2 | 2.0 | 37,4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0,124 |
| 2×185 | 37 | 1.6 | 2.3 | 45,6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2×300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2×400 | 61 | 2.0 | 2.9 | 62,6 | 0.0470 |
| 2×500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2×630 | 61 | 2.4 | 3.3 | 83,6 | 0.0283 |
| 3×1,5 | 1 | 0,7 | 1.8 | 11.2 | 12.1 |
| 3×2.5 | 1 | 0,7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0,7 | 1.8 | 13.2 | 4.61 |
| 3×6 | 1 | 0,7 | 1.8 | 14.0 | 3.08 |
| 3×10 | 7 | 0,7 | 1.8 | 16.4 | 1,83 |
| 3×16 | 7 | 0,7 | 1.8 | 18.6 | 1.15 |
| 3×25 | 7 | 0,9 | 1.8 | 22.0 | 0,727 |
| 3×35 | 7 | 0,9 | 1.8 | 24.2 | 0.524 |
| 3×50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3×70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3×95 | 19 | 1.1 | 2.0 | 36.4 | 0,193 |
| 3×120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0,124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54,9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3×400 | 61 | 2.0 | 3.0 | 67,4 | 0.0470 |
| 3×500 | 61 | 2.2 | 3.2 | 75,3 | 0.0366 |
| 3×630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4 núcleos y 5 núcleos
| Sección transversal del conductor (mm²) | Estructura de conductores | Espesor del aislamiento (mm) | espesor de la funda (mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 ℃ (Ω/km) |
| 4×1.5 | 1 | 0,7 | 1.8 | 12.2 | 12.1 |
| 4×2.5 | 1 | 0,7 | 1.8 | 13.1 | 7.41 |
| 4×4 | 1 | 0,7 | 1.8 | 14.3 | 4.61 |
| 4×6 | 1 | 0,7 | 1.8 | 15.3 | 3.08 |
| 4×10 | 7 | 0,7 | 1.8 | 18.0 | 1,83 |
| 4×16 | 7 | 0,7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0,9 | 1.8 | 24.3 | 0,727 |
| 4×35 | 7 | 0,9 | 1.8 | 26,7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30,8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 4×120 | 24 | 1.2 | 2.3 | 44,9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0,124 |
| 4×185 | 37 | 1.6 | 2.6 | 54,7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4×300 | 61 | 1.8 | 3.0 | 67,2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75,3 | 0.0470 |
| 4×500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4×630 | 61 | 2.4 | 3.8 | 100,5 | 0.0283 |
| 5×1.5 | 1 | 0,7 | 1.8 | 13.2 | 12.1 |
| 5×2.5 | 1 | 0,7 | 1.8 | 14.2 | 7.41 |
| 5×4 | 1 | 0,7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0,7 | 1.8 | 16.7 | 3.08 |
| 5×10 | 7 | 0,7 | 1.8 | 19.6 | 1,83 |
| 5×16 | 7 | 0,7 | 1.8 | 22.3 | 1.15 |
| 5×25 | 7 | 0,9 | 1.8 | 26,7 | 0,727 |
| 5×35 | 7 | 0,9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5×70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5×95 | 19 | 1.1 | 2.2 | 44,7 | 0,193 |
| 5×120 | 24 | 1.2 | 2.4 | 49,7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54,7 | 0,124 |
| 5×185 | 37 | 1.6 | 2.8 | 60,6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67,7 | 0.0754 |
| 5×300 | 61 | 1.8 | 3.2 | 74,6 | 0.0601 |
| 5×400 | 61 | 2.0 | 3.5 | 83,4 | 0.0470 |
| 5×500 | 61 | 2.2 | 3.8 | 93,4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111,7 | 0.0283 |
4. 3+1Núcleo y núcleo 3+2
| Sección transversal del conductor (mm²) | Estructura de conductores | Espesor del aislamiento (mm) | espesor de la funda (mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 ℃ (Ω/km) |
| 3×2,5+1×1,5 | 1 | 0,7 | 1.8 | 12.9 | 7.41 |
| 3×4+1×2,5 | 1 | 0,7 | 1.8 | 14.0 | 4.61 |
| 3×6+1×4 | 1 | 0,7 | 1.8 | 15.1 | 3.08 |
| 3×10+1×6 | 7 | 0,7 | 1.8 | 17.3 | 1,83 |
| 3×16+1×10 | 7 | 0,7 | 1.8 | 19.8 | 1.15 |
| 3×25+1×16 | 7 | 0,9 | 1.8 | 23.3 | 0,727 |
| 3×35+1×16 | 7 | 0,9 | 1.8 | 25.1 | 0.524 |
| 3×50+1×25 | 10 | 1.0 | 1.8 | 29.4 | 0.387 |
| 3×70+1×35 | 14 | 1.1 | 1.9 | 33,5 | 0.268 |
| 3×95+1×50 | 19 | 1.1 | 2.1 | 38.1 | 0,193 |
| 3×120+1×70 | 24 | 1.2 | 2.2 | 42,5 | 0.153 |
| 3×150+1×70 | 30 | 1.4 | 2.3 | 45,8 | 0,124 |
| 3×185+1×95 | 37 | 1.6 | 2.5 | 51.2 | 0.0991 |
| 3×240+1×120 | 48 | 1.7 | 2.6 | 57.0 | 0.0754 |
| 3×300+1×150 | 61 | 1.8 | 2.8 | 62,6 | 0.0601 |
| 3×400+1×185 | 61 | 2.0 | 3.1 | 70.1 | 0.0470 |
| 3×500+1×240 | 61 | 2.2 | 3.3 | 78,3 | 0.0366 |
| 3×630+1×300 | 61 | 2.4 | 3.6 | 92.1 | 0.0283 |
| 3×2,5+2×1,5 | 1 | 0,7 | 1.8 | 13.8 | 7.41 |
| 3×4+2×2,5 | 1 | 0,7 | 1.8 | 15.1 | 4.61 |
| 3×6+2×4 | 1 | 0,7 | 1.8 | 16.2 | 3.08 |
| 3×10+2×6 | 7 | 0,7 | 1.8 | 18.5 | 1,83 |
| 3×16+2×10 | 7 | 0,7 | 1.8 | 21.3 | 1.15 |
| 3×25+2×16 | 7 | 0,9 | 1.8 | 24.9 | 0,727 |
| 3×35+2×16 | 7 | 0,9 | 1.8 | 26.6 | 0.524 |
| 3×50+2×25 | 10 | 1.0 | 1.8 | 31.4 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 2.0 | 35,6 | 0.268 |
| 3×95+2×50 | 19 | 1.1 | 2.1 | 40.4 | 0,193 |
| 3×120+2×70 | 24 | 1.2 | 2.3 | 45,5 | 0.153 |
| 3×150+2×70 | 30 | 1.4 | 2.4 | 48,5 | 0,124 |
| 3×185+2×95 | 37 | 1.6 | 2.5 | 54.2 | 0.0991 |
| 3×240+2×120 | 48 | 1.7 | 2.7 | 60.3 | 0.0754 |
| 3×300+2×150 | 61 | 1.8 | 2.9 | 66,5 | 0.0601 |
| 3×400+2×185 | 61 | 2.0 | 3.2 | 74.3 | 0.0470 |
| 3×500+2×240 | 61 | 2.2 | 3.5 | 83.1 | 0.0366 |
| 3×630+2×300 | 61 | 2.4 | 3.8 | 97.0 | 0.0283 |
