| Nombre De La Marca: | DONGJIAXIN |
| Número De Modelo: | DWZA-YJY/N2X2Y |
| Cantidad Mínima De Pedido: | Negociable |
| Precio: | negotiable |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 100KM/Week |

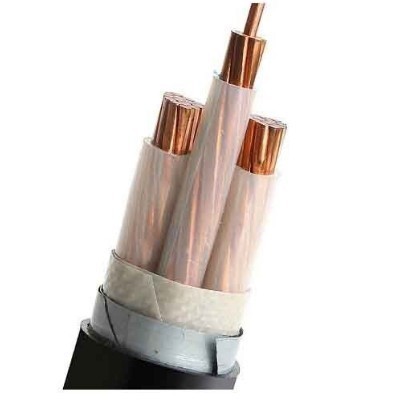

Cable de alimentación de varios núcleos blindado con conductor de cobre, cinta de acero aislada de PVCConstrucción: 1- Conducción: cobre recocido circular compacto con hebras
Aplicación:
Palabras clave: #YJVcable #PVCcable #cable #wire #electricalcable #DJXcable #Jiaxincable #XLPEcable #RVVcable #cable retorcido
Datos técnicos:
Se aplicará el procedimiento siguiente: DIN VDE 0276-620: las condiciones de los productos
Explicación del modelo:
Detalles del producto
Cables de cable eléctrico de aislamiento XLPE
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo a cada pedido de compra.El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas onduladas y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en los lados exteriores del tambor según las necesidades del cliente..
▼ Datos del tambor del cable:
| TAMBORNAS de cable | D1=Diámetro de la brida ((mm) | W=Ancho útil (mm) | D2=Diámetro del barril ((mm) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼ Puerto de entrega:
|
|
|
| Puerto deEn Shenzhen | Puerto de Hong Kong |
Puerto de Guangzhou
|
▼ Parámetros técnicos
1. Núcleo único
| Sección transversal del conductor ((mm2) | Estructura del conductor | espesor del aislamiento ((mm) | espesor de la vaina ((mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 °C (Ω/km) |
| Una vez por una.5 | 1 | 0.7 | 1.4 | 6.0 | 12.1 |
| Uno por dos.5 | 1 | 0.7 | 1.4 | 6.4 | 7.41 |
| 1x4 | 1 | 0.7 | 1.4 | 6.9 | 4.61 |
| 1 × 6 | 1 | 0.7 | 1.4 | 7.3 | 3.08 |
| 1 × 10 | 7 | 0.7 | 1.4 | 8.4 | 1.83 |
| 1×16 | 7 | 0.7 | 1.4 | 9.4 | 1.15 |
| 1 x 25 | 7 | 0.9 | 1.4 | 11.0 | 0.727 |
| 1×35 | 7 | 0.9 | 1.4 | 12.0 | 0.524 |
| 1×50 | 10 | 1.0 | 1.4 | 13.3 | 0.387 |
| 1 × 70 | 14 | 1.1 | 1.4 | 15.1 | 0.268 |
| 1 × 95 | 19 | 1.1 | 1.5 | 17.3 | 0.193 |
| 1 × 120 | 24 | 1.2 | 1.5 | 19.0 | 0.153 |
| 1 × 150 | 30 | 1.4 | 1.6 | 20.9 | 0.124 |
| 1×185 | 37 | 1.6 | 1.6 | 23.0 | 0.0991 |
| 1×240 | 48 | 1.7 | 1.7 | 25.7 | 0.0754 |
| 1 × 300 | 61 | 1.8 | 1.8 | 28.3 | 0.0601 |
| 1 × 400 | 61 | 2.0 | 1.9 | 31.6 | 0.0470 |
| 1 × 500 | 61 | 2.2 | 2.0 | 35.1 | 0.0366 |
| 1 × 630 | 61 | 2.4 | 2.2 | 42.1 | 0.0283 |
2. 2 núcleo y 3 núcleo
| Sección transversal del conductor ((mm2) | Estructura del conductor | espesor del aislamiento ((mm) | espesor de la vaina ((mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 °C (Ω/km) |
| Dos por uno.5 | 1 | 0.7 | 1.8 | 10.6 | 12.1 |
| Dos por dos.5 | 1 | 0.7 | 1.8 | 11.4 | 7.41 |
| 2 por 4 | 1 | 0.7 | 1.8 | 12.4 | 4.61 |
| 2 por 6 | 1 | 0.7 | 1.8 | 13.2 | 3.08 |
| 2 por 10 | 7 | 0.7 | 1.8 | 15.4 | 1.83 |
| 2×16 | 7 | 0.7 | 1.8 | 17.4 | 1.15 |
| 2×25 | 7 | 0.9 | 1.8 | 20.6 | 0.727 |
| 2x35 | 7 | 0.9 | 1.8 | 22.6 | 0.524 |
| 2×50 | 10 | 1.0 | 1.8 | 26.2 | 0.387 |
| 2 × 70 | 14 | 1.1 | 1.8 | 29.8 | 0.268 |
| 2×95 | 19 | 1.1 | 1.9 | 34.0 | 0.193 |
| 2 × 120 | 24 | 1.2 | 2.0 | 37.4 | 0.153 |
| 2×150 | 30 | 1.4 | 2.2 | 41.2 | 0.124 |
| 2×185 | 37 | 1.6 | 2.3 | 45.6 | 0.0991 |
| 2×240 | 48 | 1.7 | 2.5 | 51.0 | 0.0754 |
| 2 × 300 | 61 | 1.8 | 2.6 | 56.0 | 0.0601 |
| 2 × 400 | 61 | 2.0 | 2.9 | 62.6 | 0.0470 |
| 2 × 500 | 61 | 2.2 | 3.1 | 70.0 | 0.0366 |
| 2 × 630 | 61 | 2.4 | 3.3 | 83.6 | 0.0283 |
| 3 por 1.5 | 1 | 0.7 | 1.8 | 11.2 | 12.1 |
| 3 por 2.5 | 1 | 0.7 | 1.8 | 12.1 | 7.41 |
| 3×4 | 1 | 0.7 | 1.8 | 13.2 | 4.61 |
| 3 por 6 | 1 | 0.7 | 1.8 | 14.0 | 3.08 |
| 3 por 10 | 7 | 0.7 | 1.8 | 16.4 | 1.83 |
| 3×16 | 7 | 0.7 | 1.8 | 18.6 | 1.15 |
| 3 × 25 | 7 | 0.9 | 1.8 | 22.0 | 0.727 |
| 3×35 | 7 | 0.9 | 1.8 | 24.2 | 0.524 |
| 3 × 50 | 10 | 1.0 | 1.8 | 28.0 | 0.387 |
| 3 × 70 | 14 | 1.1 | 1.9 | 32.1 | 0.268 |
| 3 × 95 | 19 | 1.1 | 2.0 | 36.4 | 0.193 |
| 3 × 120 | 24 | 1.2 | 2.1 | 40.3 | 0.153 |
| 3×150 | 30 | 1.4 | 2.3 | 44.3 | 0.124 |
| 3×185 | 37 | 1.6 | 2.4 | 49.1 | 0.0991 |
| 3×240 | 48 | 1.7 | 2.6 | 54.9 | 0.0754 |
| 3×300 | 61 | 1.8 | 2.7 | 60.1 | 0.0601 |
| 3 × 400 | 61 | 2.0 | 3.0 | 67.4 | 0.0470 |
| 3 × 500 | 61 | 2.2 | 3.2 | 75.3 | 0.0366 |
| 3 × 630 | 61 | 2.4 | 3.5 | 90.0 | 0.0283 |
3. 4 núcleo y 5 núcleo
| Sección transversal del conductor ((mm2) | Estructura del conductor | espesor del aislamiento ((mm) | espesor de la vaina ((mm) | Diámetro aproximado del cable (mm) | Resistencia máxima del conductor a 20 °C (Ω/km) |
| Cuatro por uno.5 | 1 | 0.7 | 1.8 | 12.2 | 12.1 |
| 4 por 2.5 | 1 | 0.7 | 1.8 | 13.1 | 7.41 |
| Cuatro por cuatro | 1 | 0.7 | 1.8 | 14.3 | 4.61 |
| Cuatro por seis | 1 | 0.7 | 1.8 | 15.3 | 3.08 |
| Cuatro por diez | 7 | 0.7 | 1.8 | 18.0 | 1.83 |
| 4×16 | 7 | 0.7 | 1.8 | 20.4 | 1.15 |
| 4×25 | 7 | 0.9 | 1.8 | 24.3 | 0.727 |
| 4×35 | 7 | 0.9 | 1.8 | 26.7 | 0.524 |
| 4×50 | 10 | 1.0 | 1.8 | 30.8 | 0.387 |
| 4×70 | 14 | 1.1 | 2.0 | 35.4 | 0.268 |
| 4×95 | 19 | 1.1 | 2.1 | 40.4 | 0.193 |
| 4 × 120 | 24 | 1.2 | 2.3 | 44.9 | 0.153 |
| 4×150 | 30 | 1.4 | 2.4 | 49.3 | 0.124 |
| 4×185 | 37 | 1.6 | 2.6 | 54.7 | 0.0991 |
| 4×240 | 48 | 1.7 | 2.8 | 61.0 | 0.0754 |
| 4 × 300 | 61 | 1.8 | 3.0 | 67.2 | 0.0601 |
| 4×400 | 61 | 2.0 | 3.3 | 75.3 | 0.0470 |
| Cuatro veces 500 | 61 | 2.2 | 3.5 | 84.0 | 0.0366 |
| 4 × 630 | 61 | 2.4 | 3.8 | 100.5 | 0.0283 |
| 5 por 1.5 | 1 | 0.7 | 1.8 | 13.2 | 12.1 |
| 5 por 2.5 | 1 | 0.7 | 1.8 | 14.2 | 7.41 |
| 5x4 | 1 | 0.7 | 1.8 | 15.6 | 4.61 |
| 5×6 | 1 | 0.7 | 1.8 | 16.7 | 3.08 |
| 5x10 | 7 | 0.7 | 1.8 | 19.6 | 1.83 |
| 5×16 | 7 | 0.7 | 1.8 | 22.3 | 1.15 |
| 5 × 25 | 7 | 0.9 | 1.8 | 26.7 | 0.727 |
| 5×35 | 7 | 0.9 | 1.8 | 29.4 | 0.524 |
| 5×50 | 10 | 1.0 | 1.9 | 34.1 | 0.387 |
| 5 × 70 | 14 | 1.1 | 2.1 | 39.1 | 0.268 |
| 5 × 95 | 19 | 1.1 | 2.2 | 44.7 | 0.193 |
| 5×120 | 24 | 1.2 | 2.4 | 49.7 | 0.153 |
| 5×150 | 30 | 1.4 | 2.6 | 54.7 | 0.124 |
| 5×185 | 37 | 1.6 | 2.8 | 60.6 | 0.0991 |
| 5×240 | 48 | 1.7 | 3.0 | 67.7 | 0.0754 |
| 5 × 300 | 61 | 1.8 | 3.2 | 74.6 | 0.0601 |
| 5 × 400 | 61 | 2.0 | 3.5 | 83.4 | 0.0470 |
| 5 × 500 | 61 | 2.2 | 3.8 | 93.4 | 0.0366 |
| 5×630 | 61 | 2.4 | 4.1 | 111.7 | 0.0283 |
*Consejos de pedido:
Voltagem nominal
La norma de aplicación es la siguiente:IEC/BS/UL/GB
Número de núcleos
Tamaño del conductor $ Construcción
Tipo de aislamiento
En caso de armadura, el tipo y el material de la misma.
El requisito de la funda
Duración del cable y requisitos de embalaje
Otros requisitos
Si todo esto parece demasiado técnico para usted, ¿por qué no se pone en contacto con nosotros?Esperamos ayudarle a identificar los mejores productos para su aplicación específica y responder cualquier pregunta que pueda tener.
