| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | DONGJIAXIN |
| Certificación: | ISO/CE |
| Número de modelo: | YJV 8.7/15KV |
| Cantidad de orden mínima: | Negociable |
| Precio: | negotiable |
| Detalles de empaquetado: | 100 metros por el rollo o según la petición del cliente. |
| Tiempo de entrega: | 7-15 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100KM/WEEK |
| Name modelo: | YJV 8.7/15KV | Opcional:: | roedor-prueba y termita-prueba |
|---|---|---|---|
| Tamaño: | ² de 25~630m m | Tarifa del voltaje: | 3.6/6kv 8.7/15kv 12/20kv 25/36kv |
| Aislamiento: | XLPE | Envoltura: | pvc, |
| uso: | instalaciones industriales, infraestructuras, redes de distribución, etc | ||
| Resaltar: | cable de transmisión medio del voltaje 36kv,cable de transmisión medio del voltaje 25kv |
||

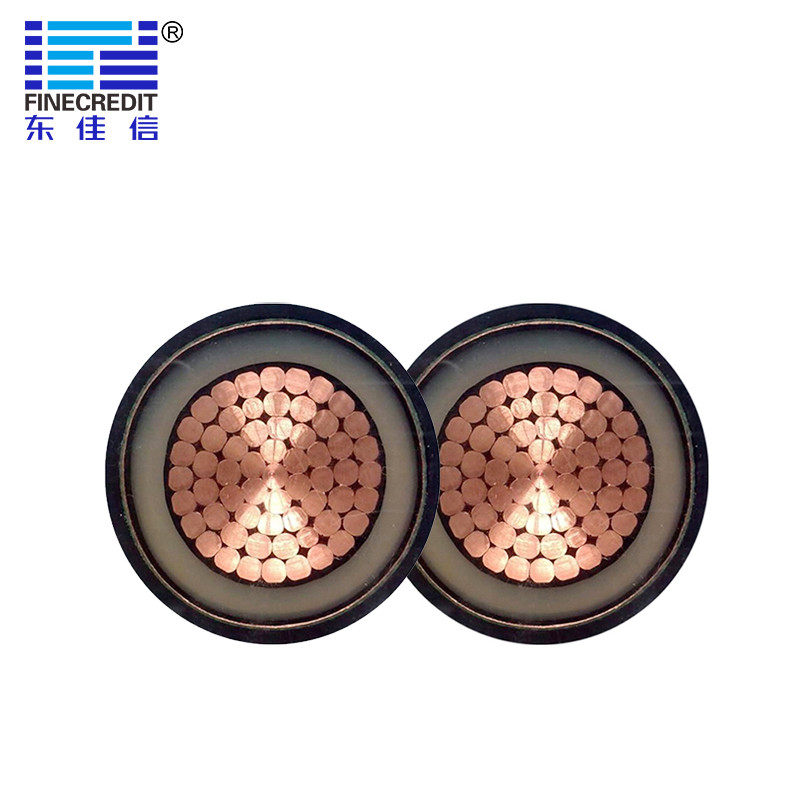

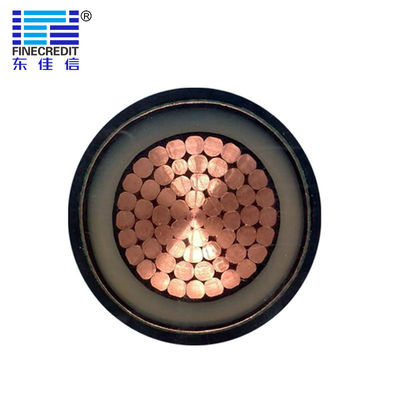

El precio de fábrica XLPE aisló la envoltura del PVC 15 kilovoltios del cable 1x240 mm2 de cable de transmisión
 |
Especificación del ejemplo
|
3*70 mm2
|
| Conductor Material |
Cobre
|
|
|
Estructura de Constitude
|
19/2.18
|
|
|
Conductor Diameter
|
10.0m m
|
|
|
Material de aislamiento
|
XLPE
|
|
|
Medio Thicness del aislamiento
|
10.5m m
|
|
|
Conductor Tape
|
60*0.20
|
|
|
Material de la chaqueta
|
PVC
|
| características del onstruction | |
| Forma del conductor | Circular trenzada (RM) |
| Sin plomo | Sí |
| Aislamiento | XLPE |
| Pantalla | cinta de cobre |
| Material del lecho | Cinta de la separación |
| Envoltura externa | PVC |
| Características del uso | |
| Empaquetado | Tambor de madera de acero |
| Temperatura mínima de la instalación | -20 °C |
| Temperatura máxima del conductor en servicio | °C 90 |
| Temperatura máxima del conductor del cortocircuito | °C 250 |
| Factor de doblez al poner | 20 (xD) |
| sección de ross del conductor (² del milímetro) | Estructura del conductor | Grueso del aislamiento (milímetros) | grueso de la envoltura (milímetros) | Diámetro de Approx.cable (milímetro) | Resistencia máxima del conductor en 20℃ (Ω/km) |
| 3×35 | 7 | 4,5 | 2,6 | 51,3 | 0,524 |
| 3×50 | 10 | 4,5 | 2,7 | 53,8 | 0,387 |
| 3×70 | 14 | 4,5 | 2,8 | 57,5 | 0,268 |
| 3×95 | 19 | 4,5 | 3,0 | 62,0 | 0,193 |
| 3×120 | 24 | 4,5 | 3,1 | 65,2 | 0,153 |
| 3×150 | 30 | 4,5 | 3,2 | 68,3 | 0,124 |
| 3×185 | 37 | 4,5 | 3,3 | 72,3 | 0,0991 |
| 3×240 | 48 | 4,5 | 3,5 | 77,9 | 0,0754 |
| 3×300 | 61 | 4,5 | 3,7 | 84,3 | 0,0601 |
| 3×400 | 61 | 4,5 | 3,9 | 91,9 | 0,0470 |
| 3×500 | 61 | 4,5 | 4,1 | 100,7 | 0,0366 |
| 3×630 | 61 | 4,5 | 4,4 | 109,7 | 0,0283 |
PRUEBA MEDIA DEL CABLE DEL VOLTAJE
| Pruebas rutinarias: | Pruebas de muestra: | Tipo pruebas: |
| Estas pruebas no destructivas se realizan normalmente en todas las longitudes manufacturadas. - Resistencia del conductor - Prueba de chispa en oversheath - Pruebas del voltaje en envoltura - Prueba del voltaje de C.C. en oversheath |
Estas pruebas potencialmente destructivas se realizan normalmente en cada campaña de producción. - Examen del conductor y de dimensiones - Prueba determinada caliente para el aislamiento de XLPE - Grueso del aislamiento y del oversheath - Prueba de cuatro horas del voltaje |
Estas pruebas destructivas se realizan normalmente además de las pruebas antedichas en el comienzo de una fuente particular del cable para validar su diseño. - Tipo pruebas eléctrico incluyendo ciclo del doblez y de calor - Tipo no eléctrico pruebas incluyendo propiedades mecánicas después de envejecer y pruebas bajo condiciones del fuego. |
▼Datos del tambor de cable:
| TAMBORES DE CABLE | Diámetro de D1=Flange (milímetro) | Anchura de W=Useful (milímetros) | Diámetro de D2=Barrel (milímetro) |
 |
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
▼Pago:
Utilizamos generalmente T/T
Depósito de T/T antes de la producción y de la balanza cuando envío.
Condiciones de pago: Western Union, fideicomiso, Paypal, T/T, L/C
▼Envío:
Para las órdenes grandes, enviaremos las mercancías por el aire o por el mar.
