| Nombre De La Marca: | DONGJIAXIN |
| Número De Modelo: | 、 YTTWY DE YTTW |
| Cantidad Mínima De Pedido: | Negociable |
| Precio: | negotiable |
| Condiciones De Pago: | L/C, T/T, Western Union, MoneyGram |
| Capacidad De Suministro: | 100KM/WEEK |
Estándar JG/T313-2014 para la industria de la construcción de la República Popular China "Tensión nominal 0.6/1kv y cables y terminales de aislamiento mineral inorgánico bajo bobinas metálicas"
3. Aplicación
Es principalmente adecuado para edificios de gran altura, lugares de entretenimiento y numerosos proyectos de construcción que requieren alta calidad y alta seguridad en grandes ciudades con una tensión nominal de 750V. En caso de incendio, no se cortará el suministro eléctrico y se logrará la seguridad.

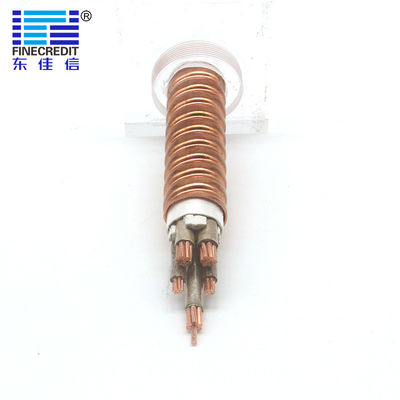

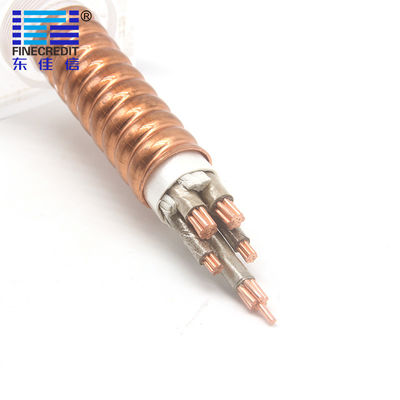

4. Diagrama de estructura del cable.
1. Unipolar
| Sección transversal del conductor (mm²) | Estructura del conductor | Espesor del aislamiento (mm) | Espesor de la cubierta de cobre (mm) | Aprox. diámetro del cable (mm) | Resistencia máx. del conductor a 20℃ (Ω/km) |
| 1×10 | 7 | 0.7 | 0.4 | 11.0 | 1.83 |
| 1×16 | 7 | 0.7 | 0.4 | 11.0 | 1.15 |
| 1×25 | 7 | 0.7 | 0.4 | 12.0 | 0.727 |
| 1×35 | 7 | 0.7 | 0.4 | 13.0 | 0.524 |
| 1×50 | 10 | 0.7 | 0.5 | 15.0 | 0.387 |
| 1×70 | 14 | 0.7 | 0.5 | 16.0 | 0.268 |
| 1×95 | 19 | 0.9 | 0.5 | 18.0 | 0.193 |
| 1×120 | 24 | 0.9 | 0.5 | 21.0 | 0.153 |
| 1×150 | 30 | 1.0 | 0.5 | 22.0 | 0.124 |
| 1×185 | 37 | 1.1 | 0.5 | 24.0 | 0.0991 |
| 1×240 | 48 | 1.1 | 0.6 | 28.0 | 0.0754 |
| 1×300 | 61 | 1.2 | 0.6 | 30.0 | 0.0601 |
| 1×400 | 61 | 1.4 | 0.6 | 33.0 | 0.0470 |
2. 2 núcleos y 3 núcleos
| Sección transversal del conductor (mm²) | Estructura del conductor | Espesor del aislamiento (mm) | Espesor de la cubierta de cobre (mm) | Aprox. diámetro del cable (mm) | Resistencia máx. del conductor a 20℃ (Ω/km) |
| 2×1.5 | 1 | 1.6 | 0.4 | 11.0 | 12.1 |
| 2×2.5 | 1 | 1.7 | 0.4 | 11.0 | 7.41 |
| 2×4 | 1 | 1.8 | 0.4 | 12.0 | 4.61 |
| 2×6 | 1 | 2.0 | 0.4 | 12.0 | 3.08 |
| 2×10 | 7 | 2.2 | 0.4 | 14.0 | 1.83 |
| 2×16 | 7 | 2.4 | 0.4 | 16.0 | 1.15 |
| 2×25 | 7 | 0.7 | 0.5 | 20.0 | 0.727 |
| 2×35 | 7 | 0.7 | 0.5 | 22.0 | 0.524 |
| 2×50 | 10 | 0.7 | 0.5 | 24.0 | 0.387 |
| 2×70 | 14 | 0.7 | 0.5 | 29.0 | 0.268 |
| 2×95 | 19 | 0.7 | 0.5 | 33.0 | 0.193 |
| 2×120 | 24 | 0.7 | 0.5 | 36.0 | 0.153 |
| 2×150 | 30 | 0.9 | 0.6 | 38.0 | 0.124 |
| 3×1.5 | 1 | 0.9 | 0.4 | 11.0 | 12.1 |
| 3×2.5 | 1 | 1.0 | 0.4 | 11.0 | 7.41 |
| 3×4 | 1 | 1.1 | 0.4 | 12.0 | 4.61 |
| 3×6 | 1 | 1.1 | 0.4 | 13.0 | 3.08 |
| 3×10 | 7 | 1.2 | 0.4 | 15.0 | 1.83 |
| 3×16 | 7 | 1.4 | 0.4 | 17.0 | 1.15 |
| 3×25 | 7 | 1.6 | 0.5 | 21.0 | 0.727 |
| 3×35 | 7 | 1.7 | 0.5 | 23.0 | 0.524 |
| 3×50 | 10 | 1.8 | 0.5 | 27.0 | 0.387 |
| 3×70 | 14 | 2.0 | 0.6 | 27.0 | 0.268 |
| 3×95 | 19 | 2.2 | 0.6 | 30.0 | 0.193 |
| 3×120 | 24 | 2.4 | 0.6 | 33.0 | 0.153 |
| 3×150 | 30 | 0.7 | 0.6 | 36.0 | 0.124 |
3. 4 núcleos y 5 núcleos
| Sección transversal del conductor (mm²) | Estructura del conductor | Espesor del aislamiento (mm) | Espesor de la cubierta de cobre (mm) | Aprox. diámetro del cable (mm) | Resistencia máx. del conductor a 20℃ (Ω/km) |
| 4×1.5 | 1 | 0.7 | 0.4 | 11.0 | 12.1 |
| 4×2.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 4×4 | 1 | 0.7 | 0.4 | 13.0 | 4.61 |
| 4×6 | 1 | 0.7 | 0.4 | 14.0 | 3.08 |
| 4×10 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 4×16 | 7 | 0.9 | 0.5 | 20.0 | 1.15 |
| 4×25 | 7 | 0.9 | 0.5 | 23.0 | 0.727 |
| 4×35 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 4×50 | 10 | 1.1 | 0.5 | 30.0 | 0.387 |
| 4×70 | 14 | 1.1 | 0.6 | 31.0 | 0.268 |
| 4×95 | 19 | 1.2 | 0.6 | 34.0 | 0.193 |
| 4×120 | 24 | 1.4 | 0.6 | 37.0 | 0.153 |
| 4×150 | 30 | 1.6 | 0.6 | 41.0 | 0.124 |
| 5×1.5 | 1 | 1.7 | 0.4 | 12.0 | 12.1 |
| 5×2.5 | 1 | 1.8 | 0.4 | 13.0 | 7.41 |
| 5×4 | 1 | 2.0 | 0.4 | 14.0 | 4.61 |
| 5×6 | 1 | 2.2 | 0.4 | 16.0 | 3.08 |
| 5×10 | 7 | 2.4 | 0.5 | 19.0 | 1.83 |
| 5×16 | 7 | 0.7 | 0.5 | 22.0 | 1.15 |
| 5×25 | 7 | 0.7 | 0.5 | 26.0 | 0.727 |
| 5×35 | 7 | 0.7 | 0.5 | 29.0 | 0.524 |
| 5×50 | 10 | 0.7 | 0.5 | 32.0 | 0.387 |
| 5×70 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 5×95 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 5×120 | 24 | 0.9 | 0.6 | 42.0 | 0.153 |
| 5×150 | 30 | 0.9 | 0.6 | 46.0 | 0.124 |
4. 3+1 Núcleo y 3+2 Núcleo
| Sección transversal del conductor (mm²) | Estructura del conductor | Espesor del aislamiento (mm) | Espesor de la cubierta de cobre (mm) | Aprox. diámetro del cable (mm) | Resistencia máx. del conductor a 20℃ (Ω/km) |
| 3×2.5+1×1.5 | 1 | 1.0 | 0.4 | 12.0 | 7.41 |
| 3×4+1×2.5 | 1 | 1.1 | 0.4 | 13.0 | 4.61 |
| 3×6+1×4 | 1 | 1.1 | 0.4 | 14.0 | 3.08 |
| 3×10+1×6 | 7 | 1.2 | 0.5 | 16.0 | 1.83 |
| 3×16+1×10 | 7 | 1.4 | 0.5 | 20.0 | 1.15 |
| 3×25+1×16 | 7 | 1.6 | 0.5 | 23.0 | 0.727 |
| 3×35+1×16 | 7 | 1.7 | 0.5 | 24.0 | 0.524 |
| 3×50+1×25 | 10 | 1.8 | 0.5 | 28.0 | 0.387 |
| 3×70+1×35 | 14 | 2.0 | 0.6 | 31.0 | 0.268 |
| 3×95+1×50 | 19 | 2.2 | 0.6 | 34.0 | 0.193 |
| 3×120+1×70 | 24 | 2.4 | 0.6 | 37.0 | 0.153 |
| 3×150+1×70 | 30 | 0.7 | 0.6 | 40.0 | 0.124 |
| 3×2.5+2×1.5 | 1 | 0.7 | 0.4 | 12.0 | 7.41 |
| 3×4+2×2.5 | 1 | 0.7 | 0.4 | 14.0 | 4.61 |
| 3×6+2×4 | 1 | 0.7 | 0.4 | 15.0 | 3.08 |
| 3×10+2×6 | 7 | 0.7 | 0.5 | 17.0 | 1.83 |
| 3×16+2×10 | 7 | 0.9 | 0.5 | 21.0 | 1.15 |
| 3×25+2×16 | 7 | 0.9 | 0.5 | 24.0 | 0.727 |
| 3×35+2×16 | 7 | 1.0 | 0.5 | 26.0 | 0.524 |
| 3×50+2×25 | 10 | 1.1 | 0.6 | 30.0 | 0.387 |
| 3×70+2×35 | 14 | 1.1 | 0.6 | 33.0 | 0.268 |
| 3×95+2×50 | 19 | 1.2 | 0.6 | 37.0 | 0.193 |
| 3×120+2×70 | 24 | 1.4 | 0.6 | 40.0 | 0.153 |
| 3×150+2×70 | 30 | 1.6 | 0.6 | 44.0 | 0.124 |
5. 4+1 Núcleo
| Sección transversal del conductor (mm²) | Estructura del conductor | Espesor del aislamiento (mm) | Espesor de la cubierta de cobre (mm) | Aprox. diámetro del cable (mm) | Resistencia máx. del conductor a 20℃ (Ω/km) |
| 4×2.5+1×1.5 | 1 | 1.7 | 0.4 | 13.0 | 7.41 |
| 4×4+1×2.5 | 1 | 1.8 | 0.4 | 14.0 | 4.61 |
| 4×6+1×4 | 1 | 2.0 | 0.4 | 15.0 | 3.08 |
| 4×10+1×6 | 7 | 2.2 | 0.5 | 18.0 | 1.83 |
| 4×16+1×10 | 7 | 2.4 | 0.5 | 21.0 | 1.15 |
| 4×25+1×16 | 7 | 0.7 | 0.5 | 25.0 | 0.727 |
| 4×35+1×16 | 7 | 0.7 | 0.6 | 29.0 | 0.524 |
| 4×50+1×25 | 10 | 0.7 | 0.6 | 32.0 | 0.387 |
| 4×70+1×35 | 14 | 0.7 | 0.6 | 34.0 | 0.268 |
| 4×95+1×50 | 19 | 0.7 | 0.6 | 38.0 | 0.193 |
| 4×120+1×70 | 24 | 0.9 | 0.6 | 41.0 | 0.153 |
| 4×150+1×70 | 30 | 0.9 | 0.6 | 45.0 | 0.124 |
De acuerdo con las normas nacionales, método de prueba de fuego para cables y alambres resistentes al fuego, prueba característica, de acuerdo con GB/12666.6 Clase A, quemar en fuego con una temperatura de llama de 950℃, aplicar una tensión de 750V entre fase y fase y entre fase y cubierta, debe ser capaz de soportar durante 90 minutos sin avería. Clase B, quemar en fuego con una temperatura de llama de 750-800℃, aplicar una tensión de 750V entre fase y fase y entre fase y cubierta, debe ser capaz de soportar durante 90 minutos sin avería.
De acuerdo con BS6387, el cable ignífugo flexible cumple los siguientes requisitos:
Clase A 650℃ 3h
Clase B 750℃ 3h
Clase C 950℃ 3h
Clase S 950℃ 20min
JG/T 313-2014, BS 6387-2013
▼Opciones de pedido:
Para una cotización/suministro rápidos, asegúrese de que sus consultas y pedidos aseguren los siguientes datos:
1 Estándar internacional o especial. (Alternativamente, el uso preciso del cable.)
2 Tensión nominal.
3 Conductores de cobre o aluminio.
4 Tamaño de cada conductor.
5 Material de aislamiento: PVC XLPE u otros.
6 Número e identificación de los conductores.
7 Otros requisitos.
8 Embalaje.
9 Plazo de entrega requerido.
10 Validez requerida.
Si todo esto le parece un poco técnico, póngase en contacto con nosotros. Esperamos poder ayudarle a identificar los mejores productos para su aplicación específica y responder a cualquier pregunta que pueda tener.
