Cable eléctrico industrial con aislamiento XLPE, DJX con cinta de acero blindada, calibre 10

Cable eléctrico industrial con aislamiento XLPE, DJX con cinta de acero blindada, calibre 10

Nombre De La Marca: DONGJIAXIN
Número De Modelo: ZC-YJV22
Cantidad Mínima De Pedido: Negociable
Precio: negotiable
Condiciones De Pago: L/C, T/T
Capacidad De Suministro: 100KM/Week
Información Detallada
Lugar de origen:
CHINA
Certificación:
QS
Nombre del modelo:
ZC-YJV22
Tensión nominal:
0.6/1KV
TAMAÑO:
1,5~630 mm²
Número de núcleos:
2 ~ 5
Tipo de conductor:
Clase 2
Vaina:
Robar cinta Aromred y chaqueta de PVC retardante de llama
Detalles de empaquetado:
Tambor de madera de acero
Resaltar:

Cable eléctrico del indicador de XLPE 10

Descripción del Producto

Conductor de cobre XLPE aislamiento DJX cinta de acero blindado y chaqueta de PVC retardo de llama cable de alimentación

*Aplicación:

1 kV para instalaciones fijas como redes de distribución o instalaciones industriales.

*Conclusión:

El conductor central cobre recocido (núcleo en cadena)
Tamaños populares 2 ~ 5 núcleos x 1,5 ~ 630 mm2
Cable de conducción cobre recocido en hebras
El aislamiento XLPE
El chaqueta PVC con cinta de acero aromatizada
Calificación de la temperatura -25°C hasta +90°C
Tensión adecuada 0.6/1kV
Rendimiento de fuego Se aplican los siguientes requisitos:
Aprobación QS en China

*Ventajas:

Conductor comprimido fácil de instalar, resistente a los rayos UV, excelente en protección física

*Normas y certificados:

Se aplicará el procedimiento siguiente:

▼ Parámetros técnicos

1. Núcleo único

Sección transversal del conductor ((mm2) Estructura del conductor espesor del aislamiento ((mm) espesor de la vaina ((mm) Diámetro aproximado del cable (mm) Resistencia máxima del conductor a 20 °C (Ω/km)
Una vez por una.5 1 2 por 0.14 0.7 1.4 6.0 12.1
Uno por dos.5 1 2 por 0.14 0.7 1.4 6.4 7.41
1x4 1 2 por 0.14 0.7 1.4 6.9 4.61
1 × 6 1 2 por 0.14 0.7 1.4 7.3 3.08
1 × 10 7 2 por 0.14 0.7 1.4 8.4 1.83
1×16 7 2 por 0.14 0.7 1.4 9.4 1.15
1 x 25 7 2 por 0.14 0.9 1.4 11.0 0.727
1×35 7 2 por 0.14 0.9 1.4 12.0 0.524
1×50 10 2 por 0.14 1.0 1.4 13.3 0.387
1 × 70 14 2 por 0.14 1.1 1.4 15.1 0.268
1 × 95 19 2 por 0.14 1.1 1.5 17.3 0.193
1 × 120 24 2 por 0.14 1.2 1.5 19.0 0.153
1 × 150 30 2 por 0.14 1.4 1.6 20.9 0.124
1×185 37 2 por 0.14 1.6 1.6 23.0 0.0991
1×240 48 2 por 0.14 1.7 1.7 25.7 0.0754
1 × 300 61 2 por 0.14 1.8 1.8 28.3 0.0601
1 × 400 61 2 por 0.14 2.0 1.9 31.6 0.0470
1 × 500 61 2 por 0.14 2.2 2.0 35.1 0.0366
1 × 630 61 2 por 0.14 2.4 2.2 42.1 0.0283

2. 2 núcleo y 3 núcleo

Sección transversal del conductor ((mm2) Estructura del conductor espesor del aislamiento ((mm) espesor de la vaina ((mm) Diámetro aproximado del cable (mm) Resistencia máxima del conductor a 20 °C (Ω/km)
Dos por uno.5 1 2 por 0.14 0.7 1.8 10.6 12.1
Dos por dos.5 1 2 por 0.14 0.7 1.8 11.4 7.41
2 por 4 1 2 por 0.14 0.7 1.8 12.4 4.61
2 por 6 1 2 por 0.14 0.7 1.8 13.2 3.08
2 por 10 7 2 por 0.14 0.7 1.8 15.4 1.83
2×16 7 2 por 0.14 0.7 1.8 17.4 1.15
2×25 7 2 por 0.14 0.9 1.8 20.6 0.727
2x35 7 2 por 0.14 0.9 1.8 22.6 0.524
2×50 10 2 por 0.14 1.0 1.8 26.2 0.387
2 × 70 14 2 por 0.14 1.1 1.8 29.8 0.268
2×95 19 2 por 0.14 1.1 1.9 34.0 0.193
2 × 120 24 2 por 0.14 1.2 2.0 37.4 0.153
2×150 30 2 por 0.14 1.4 2.2 41.2 0.124
2×185 37 2 por 0.14 1.6 2.3 45.6 0.0991
2×240 48 2 por 0.14 1.7 2.5 51.0 0.0754
2 × 300 61 2 por 0.14 1.8 2.6 56.0 0.0601
2 × 400 61 2 por 0.14 2.0 2.9 62.6 0.0470
2 × 500 61 2 por 0.14 2.2 3.1 70.0 0.0366
2 × 630 61 2 por 0.14 2.4 3.3 83.6 0.0283
3 por 1.5 1 2 por 0.14 0.7 1.8 11.2 12.1
3 por 2.5 1 2 por 0.14 0.7 1.8 12.1 7.41
3×4 1 2 por 0.14 0.7 1.8 13.2 4.61
3 por 6 1 2 por 0.14 0.7 1.8 14.0 3.08
3 por 10 7 2 por 0.14 0.7 1.8 16.4 1.83
3×16 7 2 por 0.14 0.7 1.8 18.6 1.15
3 × 25 7 2 por 0.14 0.9 1.8 22.0 0.727
3×35 7 2 por 0.14 0.9 1.8 24.2 0.524
3 × 50 10 2 por 0.14 1.0 1.8 28.0 0.387
3 × 70 14 2 por 0.14 1.1 1.9 32.1 0.268
3 × 95 19 2 por 0.14 1.1 2.0 36.4 0.193
3 × 120 24 2 por 0.14 1.2 2.1 40.3 0.153
3×150 30 2 por 0.14 1.4 2.3 44.3 0.124
3×185 37 2 por 0.14 1.6 2.4 49.1 0.0991
3×240 48 2 por 0.14 1.7 2.6 54.9 0.0754
3×300 61 2 por 0.14 1.8 2.7 60.1 0.0601
3 × 400 61 2 por 0.14 2.0 3.0 67.4 0.0470
3 × 500 61 2 por 0.14 2.2 3.2 75.3 0.0366
3 × 630 61 2 por 0.14 2.4 3.5 90.0 0.0283

3. 4 núcleo y 5 núcleo

Sección transversal del conductor ((mm2) Estructura del conductor espesor del aislamiento ((mm) espesor de la vaina ((mm) Diámetro aproximado del cable (mm) Resistencia máxima del conductor a 20 °C (Ω/km)
Cuatro por uno.5 1 2 por 0.14 0.7 1.8 12.2 12.1
4 por 2.5 1 2 por 0.14 0.7 1.8 13.1 7.41
Cuatro por cuatro 1 2 por 0.14 0.7 1.8 14.3 4.61
Cuatro por seis 1 2 por 0.14 0.7 1.8 15.3 3.08
Cuatro por diez 7 2 por 0.14 0.7 1.8 18.0 1.83
4×16 7 2 por 0.14 0.7 1.8 20.4 1.15
4×25 7 2 por 0.14 0.9 1.8 24.3 0.727
4×35 7 2 por 0.14 0.9 1.8 26.7 0.524
4×50 10 2 por 0.14 1.0 1.8 30.8 0.387
4×70 14 2 por 0.14 1.1 2.0 35.4 0.268
4×95 19 2 por 0.14 1.1 2.1 40.4 0.193
4 × 120 24 2 por 0.14 1.2 2.3 44.9 0.153
4×150 30 2 por 0.14 1.4 2.4 49.3 0.124
4×185 37 2 por 0.14 1.6 2.6 54.7 0.0991
4×240 48 2 por 0.14 1.7 2.8 61.0 0.0754
4 × 300 61 2 por 0.14 1.8 3.0 67.2 0.0601
4×400 61 2 por 0.14 2.0 3.3 75.3 0.0470
Cuatro veces 500 61 2 por 0.14 2.2 3.5 84.0 0.0366
4 × 630 61 2 por 0.14 2.4 3.8 100.5 0.0283
5 por 1.5 1 2 por 0.14 0.7 1.8 13.2 12.1
5 por 2.5 1 2 por 0.14 0.7 1.8 14.2 7.41
5x4 1 2 por 0.14 0.7 1.8 15.6 4.61
5×6 1 2 por 0.14 0.7 1.8 16.7 3.08
5x10 7 2 por 0.14 0.7 1.8 19.6 1.83
5×16 7 2 por 0.14 0.7 1.8 22.3 1.15
5 × 25 7 2 por 0.14 0.9 1.8 26.7 0.727
5×35 7 2 por 0.14 0.9 1.8 29.4 0.524
5×50 10 2 por 0.14 1.0 1.9 34.1 0.387
5 × 70 14 2 por 0.14 1.1 2.1 39.1 0.268
5 × 95 19 2 por 0.14 1.1 2.2 44.7 0.193
5×120 24 2 por 0.14 1.2 2.4 49.7 0.153
5×150 30 2 por 0.14 1.4 2.6 54.7 0.124
5×185 37 2 por 0.14 1.6 2.8 60.6 0.0991
5×240 48 2 por 0.14 1.7 3.0 67.7 0.0754
5 × 300 61 2 por 0.14 1.8 3.2 74.6 0.0601
5 × 400 61 2 por 0.14 2.0 3.5 83.4 0.0470
5 × 500 61 2 por 0.14 2.2 3.8 93.4 0.0366

4. 3 + 1Núcleo y núcleo 3+2

Sección transversal del conductor ((mm2) Estructura del conductor espesor del aislamiento ((mm) espesor de la vaina ((mm) Diámetro aproximado del cable (mm) Resistencia máxima del conductor a 20 °C (Ω/km)
3 por 2,5 más 1 por 1.5 1 2 por 0.14 0.7 1.8 12.9 7.41
3 por 4 más 1 por 2.5 1 2 por 0.14 0.7 1.8 14.0 4.61
3 × 6 + 1 × 4 1 2 por 0.14 0.7 1.8 15.1 3.08
3 × 10 + 1 × 6 7 2 por 0.14 0.7 1.8 17.3 1.83
3 × 16 + 1 × 10 7 2 por 0.14 0.7 1.8 19.8 1.15
3 × 25 + 1 × 16 7 2 por 0.14 0.9 1.8 23.3 0.727
3×35 + 1×16 7 2 por 0.14 0.9 1.8 25.1 0.524
3 × 50 + 1 × 25 10 2 por 0.14 1.0 1.8 29.4 0.387
3 × 70 + 1 × 35 14 2 por 0.14 1.1 1.9 33.5 0.268
3 × 95 + 1 × 50 19 2 por 0.14 1.1 2.1 38.1 0.193
3 × 120 + 1 × 70 24 2 por 0.14 1.2 2.2 42.5 0.153
3 × 150 + 1 × 70 30 2 por 0.14 1.4 2.3 45.8 0.124
3 × 185 + 1 × 95 37 2 por 0.14 1.6 2.5 51.2 0.0991
3 × 240 + 1 × 120 48 2 por 0.14 1.7 2.6 57.0 0.0754
3 × 300 + 1 × 150 61 2 por 0.14 1.8 2.8 62.6 0.0601
3 × 400 + 1 × 185 61 2 por 0.14 2.0 3.1 70.1 0.0470
3 × 500 + 1 × 240 61 2 por 0.14 2.2 3.3 78.3 0.0366
3 × 630 + 1 × 300 61 2 por 0.14 2.4 3.6 92.1 0.0283
3 veces 2,5 más 2 veces 1.5 1 2 por 0.14 0.7 1.8 13.8 7.41
3 por 4 más 2 por 2.5 1 2 por 0.14 0.7 1.8 15.1 4.61
3 × 6 + 2 × 4 1 2 por 0.14 0.7 1.8 16.2 3.08
3 × 10 + 2 × 6 7 2 por 0.14 0.7 1.8 18.5 1.83
3 × 16 + 2 × 10 7 2 por 0.14 0.7 1.8 21.3 1.15
3 × 25 + 2 × 16 7 2 por 0.14 0.9 1.8 24.9 0.727
3×35 + 2×16 7 2 por 0.14 0.9 1.8 26.6 0.524
3 × 50 + 2 × 25 10 2 por 0.14 1.0 1.8 31.4 0.387
3 × 70 + 2 × 35 14 2 por 0.14 1.1 2.0 35.6 0.268
3 × 95 + 2 × 50 19 2 por 0.14 1.1 2.1 40.4 0.193
3 × 120 + 2 × 70 24 2 por 0.14 1.2 2.3 45.5 0.153
3 × 150 + 2 × 70 30 2 por 0.14 1.4 2.4 48.5 0.124
3 × 185 + 2 × 95 37 2 por 0.14 1.6 2.5 54.2 0.0991
3 × 240 + 2 × 120 48 2 por 0.14 1.7 2.7 60.3 0.0754
3 × 300 + 2 × 150 61 2 por 0.14 1.8 2.9 66.5 0.0601
3 × 400 + 2 × 185 61 2 por 0.14 2.0 3.2 74.3 0.0470
3 × 500 + 2 × 240 61 2 por 0.14 2.2 3.5 83.1 0.0366
3 × 630 + 2 × 300 61 2 por 0.14 2.4 3.8 97.0 0.0283

5. 4 + 1Núcleo

Sección transversal del conductor ((mm2) Estructura del conductor espesor del aislamiento ((mm) espesor de la vaina ((mm) Diámetro aproximado del cable (mm) Resistencia máxima del conductor a 20 °C (Ω/km)
4 por 2,5 más 1 por 1.5 1 2 por 0.14 0.7 1.8 14.0 7.41
4 por 4 más 1 por 2.5 1 2 por 0.14 0.7 1.8 15.3 4.61
4 × 6 + 1 × 4 1 2 por 0.14 0.7 1.8 16.5 3.08
4 × 10 + 1 × 6 7 2 por 0.14 0.7 1.8 19.1 1.83
4 × 16 + 1 × 10 7 2 por 0.14 0.7 1.8 21.8 1.15
4 × 25 + 1 × 16 7 2 por 0.14 0.9 1.8 25.8 0.727
4 × 35 + 1 × 16 7 2 por 0.14 0.9 1.8 28.0 0.524
4×50 más 1×25 10 2 por 0.14 1.0 1.9 32.8 0.387
4 × 70 + 1 × 35 14 2 por 0.14 1.1 2.0 37.3 0.268
4×95 + 1×50 19 2 por 0.14 1.1 2.2 42.7 0.193
4 × 120 + 1 × 70 24 2 por 0.14 1.2 2.3 47.5 0.153
4 × 150 + 1 × 70 30 2 por 0.14 1.4 2.5 51.6 0.124
4×185 más 1×95 37 2 por 0.14 1.6 2.6 57.4 0.0991
4 × 240 + 1 × 120 48 2 por 0.14 1.7 2.9 64.1 0.0754
4 × 300 + 1 × 150 61 2 por 0.14 1.8 3.1 70.6 0.0601
4 × 400 + 1 × 185 61 2 por 0.14 2.0 3.4 78.9 0.0470
4 × 500 + 1 × 240 61 2 por 0.14 2.2 3.6 88.2 0.0366
4 × 630 + 1 × 300 61 2 por 0.14 2.4 3.9 104.3 0.0283




Palabras clave: #cable blindado #cable blindado #cable #cable eléctrico #cable DJX #cable Jiaxincable #cable AWG #cable PVC #XLPEcable



*Información de la empresa:

35 años de experiencia en I + D, producción y venta de alambre y cable.

Invertir 200 millones para construir un parque industrial moderno, que cubre un área de 100.000 metros cuadrados.

Laboratorio CNAS, más de 100 informes de pruebas.

Los productos se utilizan ampliamente en bienes raíces, apoyo municipal, industrial, comunicaciones móviles, etc.

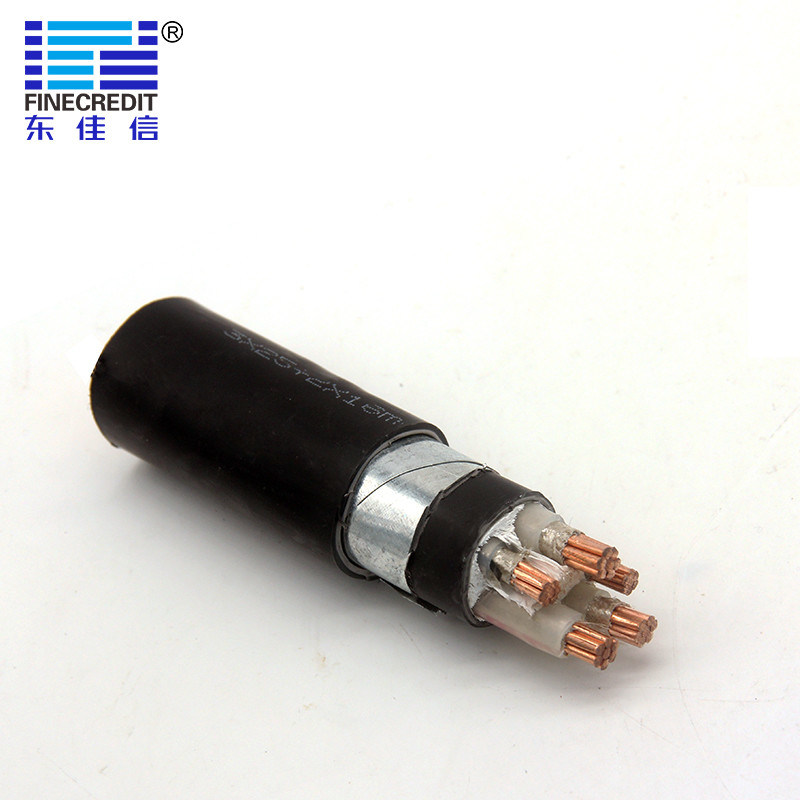

Cable eléctrico industrial con aislamiento XLPE, DJX con cinta de acero blindada, calibre 10 0

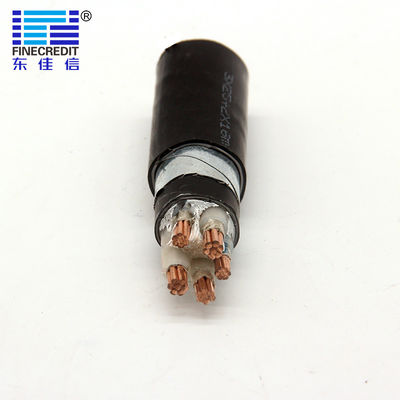

Cable eléctrico industrial con aislamiento XLPE, DJX con cinta de acero blindada, calibre 10 1
